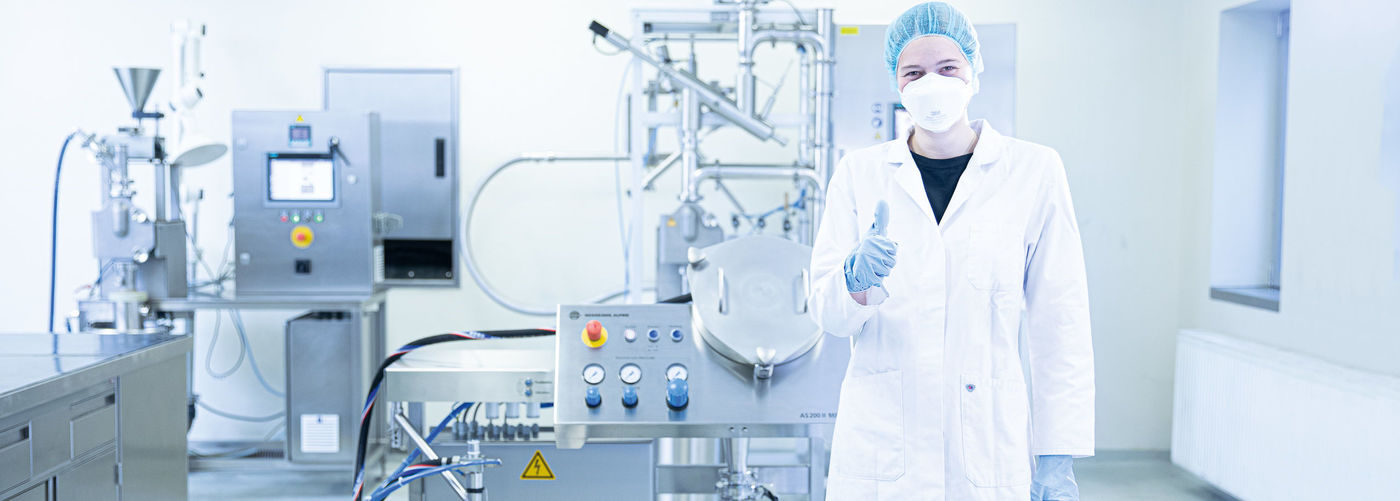

Persona con ropa protectora y bata de laboratorio se para delante de una máquina en un laboratorio estéril y levanta el pulgar.

AS 200 II Baseline

El molino de chorro en espiral AS 200 II Baseline combina una tecnología bien conocida y probada con una alta eficiencia económica. El diseño se centra en los requisitos básicos NCF y en los módulos estandarizados implementados con gran facilidad de uso y soluciones de diseño inteligentes.

Diseño moderno para una gran facilidad de uso
Diseño cGMP para una buena capacidad de limpieza, todas las piezas relevantes con AISI 316 L y certificación FDA
Diseño «plug and play» para su uso inmediato tras la entrega
Reequipamiento sencillo de varios equipos de dosificación: Lanza, tornillo sin fin (opcional), canal de dosificación (opcional) o alimentación de material a mano
Placa vibratoria de accionamiento neumático para reaccionar con flexibilidad a las características del producto y reducir el ruido de funcionamiento
Innovador concepto de filtro con varios tipos de filtro opcionales
Sistema de control compacto con opciones de ampliación
Conexión de tensión universal de 3 x 230 V o 3 x 400 V (corriente potente), 50 y 60 Hz
Diseño compacto, precio atractivo

Estándares europeos de seguridad
100 % Made in Germany
Estándares farmacéuticas internacionales

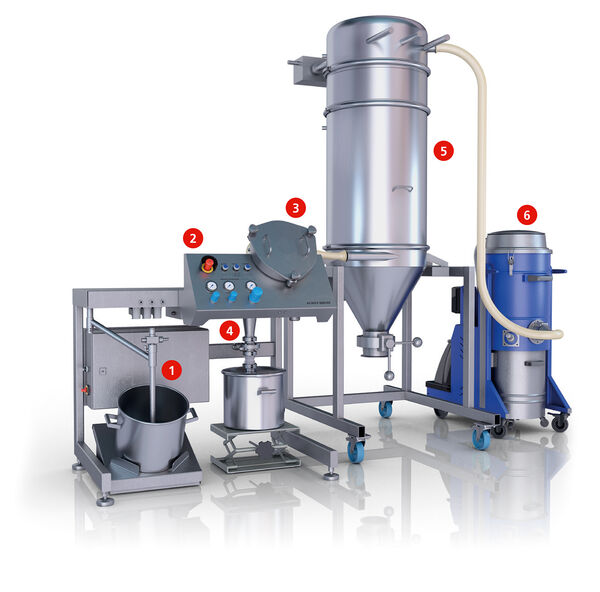

Molino de chorro en espiral AS 200 II Baseline para trituración ultrafina

Producción de polvo de alta calidad. Made in Germany

1 Dosificación del material: Lanza de alimentación fluidizada y otras opciones

Óptimo para productos de fácil manejo
La lanza dosificadora aspira el material directamente al molino
Caudal de masa preciso y fiable de 5 a 40 kg/h
Fácil de manejar y de limpiar
Menores emisiones de polvo y ruido
Opcional: Tornillo sin fin dosificador para una dosificación fiable de productos con malas propiedades de flujo. A petición también con filtro de aspiración para una dosificación limpia con cierre hermético al aire ambiente
Opcional: Canal de dosificación

2 Panel de control con teclas iluminadas

Fácil manejo
Información visual sobre la disponibilidad del sistema

3 Trituración: Molino de chorro en espiral Alpine

La probada construcción Alpine reduce el número de piezas y permite un montaje rápido y unos resultados de limpieza perfectos
Diseño ergonómico
El moderno diseño de los molinos en vertical permite abrirlos fácilmente para su inspección y limpieza
Todos los parámetros de un vistazo con el nuevo panel de trabajo, ajustable de forma fácil y precisa
Los insertos reemplazables reducen los costes de mantenimiento y permiten procesar productos con malas propiedades de flujo

4 Ciclón: Separación de partículas

Separación de productos mediante el probado ciclón de alto rendimiento Alpine
No hay filtros textiles en contacto con el producto
Recogida del producto en un tambor de acero inoxidable
Esto permite el cambio de producto en el menor tiempo posible y una alta recuperación de producto

5 Filtro de productos: concepto de filtro innovador con tipos de filtro orientados a la demanda

Versión estándar con aspirador sin filtro
Filtro de limpieza automática para una producción continua
Filtro de lotes medianos: para un mayor rendimiento del producto con lotes de tamaño pequeño o mediano
Filtro de lotes pequeños: para la producción con lotes pequeños
Alta flexibilidad: Dependiendo de las necesidades individuales, se pueden adquirir filtros como opción. Esto significa que la instalación puede equiparse de forma óptima para todos los tamaños de lote.

6 Dispositivo de aspiración

Bolsa de filtro que se puede limpiar a mano
Conexión sencilla y estanca al polvo del contenedor de recogida de productos
El gas de proceso se filtra en un aspirador con separación de polvo integrada, filtro HEPA y ventilador de aire de escape

Productos de referencia

Producto	Finura final	Caudal
Progesterona	90 % < 9 µm	20 kg/h
Diosmina	90 % < 4 µm	8 kg/h
Omeprazol	90 % < 5 µm	3 kg/h
Polvo cosmético	90 % < 10 µm	15 kg/h

Datos técnicos

Diámetro de la cámara de molienda	200 mm
Rango de presión de trabajo	2 – 8 bar (g)
Rango de finura d50	1 – 40 µm
Consumo de aire comprimido	150 – 200 µm
Dimensiones (L x An. x Al.) (sin dispositivo de aspiración)	1,2x0,8x1,3 m
Alimentación eléctrica	Corriente trifásica, 230-400 V; 2,2 kW

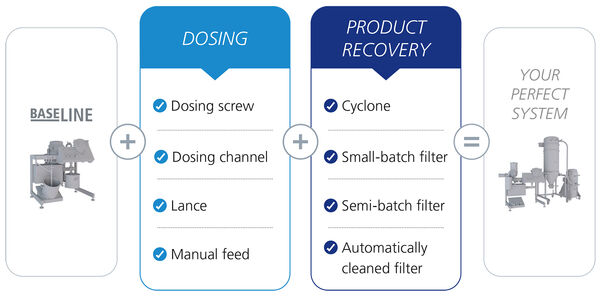

Para su instalación perfecta

Todas las opciones de configuración de un vistazo

El concepto Alpine Baseline incluye muchas opciones para una instalación de molienda completa y compacta. Se pueden combinar individualmente varias alternativas de dosificación y recuperación de producto, de modo que se obtiene un sistema a medida.
